[INSTALLAZIONE][Autoradio Android] Richieste aiuto e consigli su installazione fisica

[bluemask]

Ciao. Ma posso allegare un file audio per farvi capire qual'è il problema? Se s come si fa?

Inviato dal mio C106 usando Androidiani App

posta un link ad un dropbox o simili

[maxx979]

Sempre gentile Max,

Stasera appena rientro a casa verifico, a memoria mi sembra che uno dei pin riportasse proprio al connettore 15 o 16, l'altro al 18.

Ho verificato (in realtà mi sono portato il cavo in ufficio, quindi posso verificare anche altro se necessario):

Il pin ISO A7 va sul 15 dell'autoradio (GND)
Il pin ISO A3 va sul scatolina del CANBUS

Con riferimento alla tua ultima immagine postata, il connettore 1 da me ha i seguenti colori dei cavi:




Edit:
Questo è invece il connettore lato auto:

Secondo me dovresti essere messo cosi....
Intercetta i pin dal tuo connettore autoradio.... Guardando il tuo schema (quello sulla radio il connettore grande a 20pin):
Il 16 è il contatto batteria (+12v sempre anche a auto spenta)
Il 7 è il contatto ACC (accensione +12v quando la chiave viene girata in posizione ON/ACC )
Il 15 o il 13 GND (massa o negativo)
Questi tre verificando quanto ti ho detto vanno inseriti come nell schema del connettore iso. (Quello a 8 poli)
Una volta inseriti controlla dal lato auto la corrispondenza.(per lato auto intendo il connettore sull'auto)



Inviato dal mio Mi A1 usando Androidiani App

[Tidus88]

Secondo me dovresti essere messo cosi....
Intercetta i pin dal tuo connettore autoradio.... Guardando il tuo schema (quello sulla radio il connettore grande a 20pin):
Il 16 è il contatto batteria (+12v sempre anche a auto spenta)
Il 7 è il contatto ACC (accensione +12v quando la chiave viene girata in posizione ON/ACC )
Il 15 o il 13 GND (massa o negativo)
Questi tre verificando quanto ti ho detto vanno inseriti come nell schema del connettore iso. (Quello a 8 poli)
Una volta inseriti controlla dal lato auto la corrispondenza.(per lato auto intendo il connettore sull'auto)

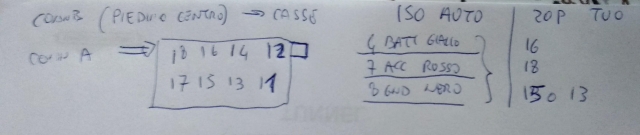

[img]//static.androidiani.com/extra/imageUploader/uploads/2018/08/image_XFLbn.jpg[/img]

Inviato dal mio Mi A1 usando Androidiani App

Non ho capito bene tutto, domando:

- Cosa vuol dire 'intercetta i pin'? Devo rilevarne la posizione?
- Per inserirli sul connettore iso (quello presente in macchina, nella foto dell'ultimo mio post) come consigli di procedere?

Scusami le tante domande, e come già detto negli altri post: Grazie!

[maxx979]

Secondo me dovresti essere messo cosi....
Intercetta i pin dal tuo connettore autoradio.... Guardando il tuo schema (quello sulla radio il connettore grande a 20pin):
Il 16 è il contatto batteria (+12v sempre anche a auto spenta)
Il 7 è il contatto ACC (accensione +12v quando la chiave viene girata in posizione ON/ACC )
Il 15 o il 13 GND (massa o negativo)
Questi tre verificando quanto ti ho detto vanno inseriti come nell schema del connettore iso. (Quello a 8 poli)
Una volta inseriti controlla dal lato auto la corrispondenza.(per lato auto intendo il connettore sull'auto)

[img]//static.androidiani.com/extra/imageUploader/uploads/2018/08/image_XFLbn.jpg[/img]

Inviato dal mio Mi A1 usando Androidiani App

Non ho capito bene tutto, domando:

- Cosa vuol dire 'intercetta i pin'? Devo rilevarne la posizione?
- Per inserirli sul connettore iso (quello presente in macchina, nella foto dell'ultimo mio post) come consigli di procedere?

Scusami le tante domande, e come già detto negli altri post: Grazie!

Parti dal connettore grande della radio (il cui numero e la cui funzione è certa) segui il filo (quindi rileva il colore cosi per futuri riferimenti fai prima...anche de dovrebbero essere piu o meno standard) e pprtati al connettore piccolo (iso)
Una volta inseriti sono difficili da togliere hanno un dentino... O li compri nuovi o tagli i fili a valle dei connettori e li giunti (anche con dei mammut) nelle posizioni giuste. Altra alternativa ti vai a comprare un connettore con relativi pin nuovi e rifai da capo....(costerà 5€)

Inviato dal mio Mi A1 usando Androidiani App

[bboykaos]

Ciao a tutti, sto avendo delle difficoltà ad installare l'autoradio in questione.

In pratica ho collegato lo spinotto grosso principale che è plug and play scollegando il piccolo spinotto rosso/arancio nel cablaggio dell'autoradio come scrittoci sopra per avere la linea canbus attiva, così però collegata la radio non si accende mentre se lo spinotto lo lascio collegato funziona regolarmente ma non ha le funzioni canbus, quindi non ha l'alimentazione sottochiave, non vede i sensori di parcheggio, clima etc etc.

Secondo voi può essere un problema di collegamento? Manca qualcosa da collegare?
Ho contattato la ditta facendomi fornire una altra centralina canbus credendo che il problema fosse lei, ma dopo averla sostituita mi accorgo che non cambia nulla.

Allego qualche foto:

Spoiler:

[maxx979]

Ciao a tutti, sto avendo delle difficoltà ad installare l'autoradio in questione.

In pratica ho collegato lo spinotto grosso principale che è plug and play scollegando il piccolo spinotto rosso/arancio nel cablaggio dell'autoradio come scrittoci sopra per avere la linea canbus attiva, così però collegata la radio non si accende mentre se lo spinotto lo lascio collegato funziona regolarmente ma non ha le funzioni canbus, quindi non ha l'alimentazione sottochiave, non vede i sensori di parcheggio, clima etc etc.

Secondo voi può essere un problema di collegamento? Manca qualcosa da collegare?
Ho contattato la ditta facendomi fornire una altra centralina canbus credendo che il problema fosse lei, ma dopo averla sostituita mi accorgo che non cambia nulla.

Allego qualche foto:

Spoiler:

Non ho capito molto....😁 Lo "spinotto grosso" è il connettore iso? (Sono 2 uguali)


Inviato dal mio Mi A1 usando Androidiani App

[gioppetto]

Buongiorno
Ho acquistato la radio in oggetto da aliexpress (Mod. FV0018) per sostituire quella precedentemente installata, sempre cinese ma acquistata in italia. Tutto funziona alla perfezione (radio, gps, dab, retrocamera ecc.) tranne i comandi al volante. La precedente radio usava protocollo resistivo e funzionava perfettamente, per cui anche la macchina (nubira del 2006) usa lo stesso protocollo. Quella attuale malgrado il produttore mi dica che utilizza lo stesso protocollo non ne vuole sapere di riconoscere i comandi al volante. La radio precedente aveva tre fili per collegare i comandi (wheel1 wheel2 e gnd). Su consiglio del venditore avevo collegato wheel1 e gnd ai due fili in arrivo dal volante e tutto funzionava. La radio attuale ha due soli fili dedicati (key1 e key2) che io ho collegato ai due fili in arrivo dal volante, ma senza ottenere alcun risultato. In pratica quando cerco di configurare i comandi remoti sulla radio, premendo qualsiasi tasto, la radio non rileva nulla in ingresso. Ho contattato anche un rivenditore di interfacce (canbus/resistive) e a suo parere il sistema dovrebbe funzionare senza alcuna apparecchiatura aggiuntiva.
Qualcuno ha giÃ* avuto simili problemi?
Ringrazio anticipatamente tutti per eventuali consigli e/o suggerimenti.
Saluti
Massimo

[UnAmico]

Ciao a tutti,
La mia Witson PX5 Oreo 8 core 4 gb ddr è una custom FIt x Subaru Impreza. Quindi in teoria la CAM dovrebbe essere comandata da Canbus. Quindi potrei non collegare il Reverse? Mi basterebbe collegare il CAM-POW che esce direttamente dall'autoradio alla cam? La CAM verrebbe alimentata solo quando il CANBUS segnala inserimento retromarcia o resterebbe sempre alimentata? Nel secondo caso meglio prendere l'alimentazione dalla luce retromarcia?
[IMG] https://drive.google.com/file/d/1Kb_...ew?usp=sharing [/IMG]

[fabionik2004]

Salve, ho 2 domande Sulla mia autoradio android installata da qualche mese:
1) L'autoradio si accende normalmente quando faccio mezzo giro alla chiave, pero' se giro ancora la chiave per accendere l'auto l'autoradio si riavvia, come mai?
2)E' possibile fare in modo che l'autoradio si avvii a schermo spento? Ho visto un altro modello in un'auto e si avvia a schermo spento, e la si puo accendere dal tasto di standby.

Grazie

[Tidus88]

Parti dal connettore grande della radio (il cui numero e la cui funzione è certa) segui il filo (quindi rileva il colore cosi per futuri riferimenti fai prima...anche de dovrebbero essere piu o meno standard) e pprtati al connettore piccolo (iso)
Una volta inseriti sono difficili da togliere hanno un dentino... O li compri nuovi o tagli i fili a valle dei connettori e li giunti (anche con dei mammut) nelle posizioni giuste. Altra alternativa ti vai a comprare un connettore con relativi pin nuovi e rifai da capo....(costerà 5€)

Inviato dal mio Mi A1 usando Androidiani App

Ne approfitto solo per dirti che sono riuscito nell'impresa!
Ho avuto necessità di utilizzare un Multimetro, ma poi tutto è stato chiaro, fondamentalmente Fiat fornisce il positivo tramite Batteria mentre il cavo fornito la cerca tramite alimentazione.
Ho fatto un ponticello utilizzando un cavo elettrico per portare il +12V al PIN corretto e si è acceso (a dir la verità nel primo test non si è acceso, dopo aver collegato anche la centralina CANBUS sì. Ma potrebbe dipendere anche dal semplice collegamento lasco del ponte)!

Grazie, veramente, infinite!
Sei stato utilissimo!
